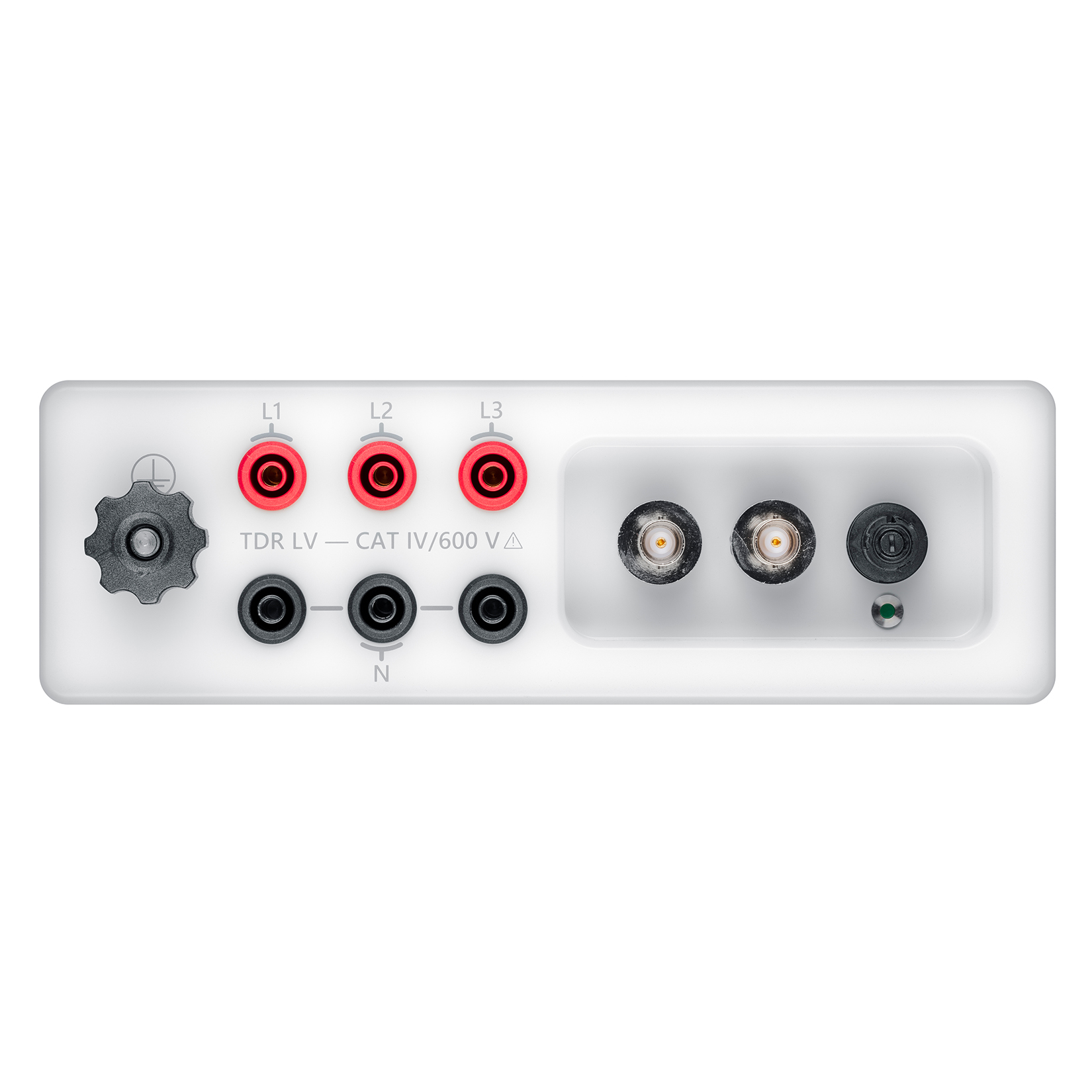

Impulzní reflektometr IRG 400 portable slouží k předběžné lokalizaci poruch jedno a třífázových kabelů. Integrovaný oddělovací filtr umožňuje provádět měření TDR na kabelech pod napětím do kategorie měření CAT IV / 600 V.

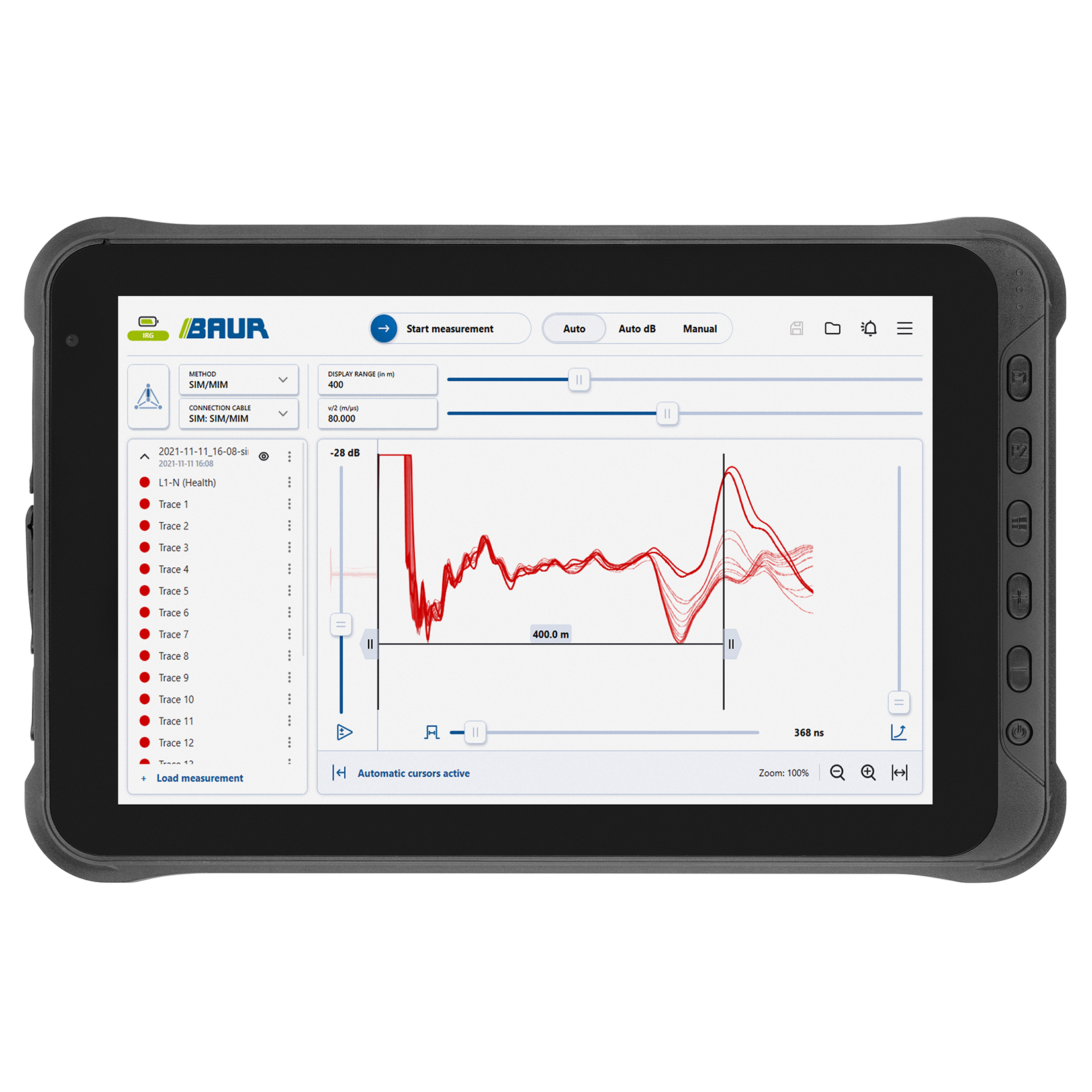

Díky intuitivnímu uživatelskému rozhraní je lokalizace poruch podstatně rychlejší a jednodušší. Impulzní reflektometr IRG 400 portable a aplikace BAUR BUI-F umožňují vytvářet TDR otisky kabelů, které lze využít při porovnávání s existujícími referenčními měřeními. Tímto způsobem je možné ihned rozpoznat změny v kabelu. Zaznamenané výsledky měření je možné exportovat prostřednictvím USB rozhraní tabletu a importovat je za účelem dalšího zpracování (např. vytváření zpráv) do aplikace BAUR verze 4.

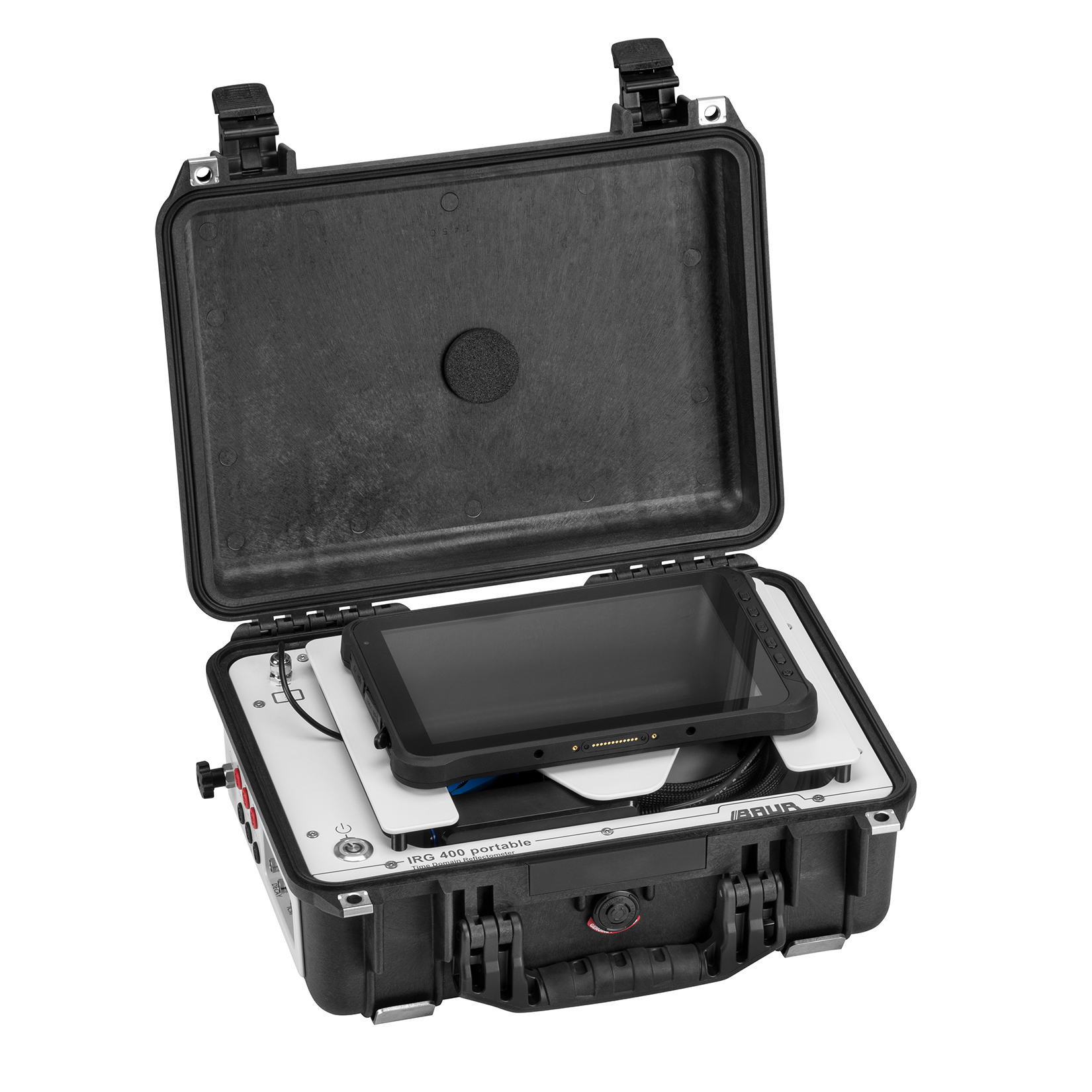

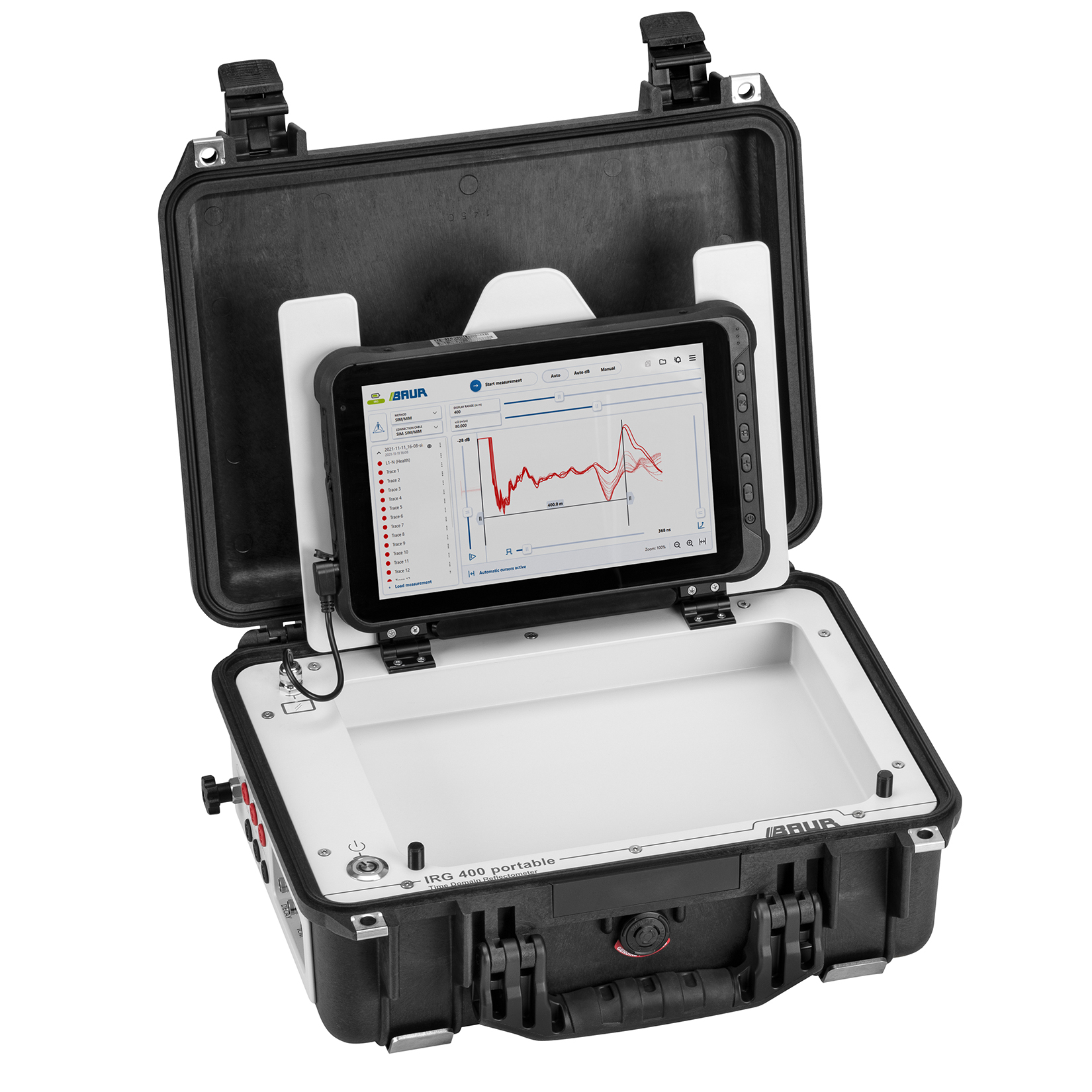

Měřicí přístroj a tablet se propojují přes WLAN. Díky tomu lze měření pohodlně a bezpečně ovládat a sledovat na tabletu mimo nebezpečný prostor.
Funkce:
- TDR – metoda odrazu impulzů
- TDR v blízkém okolí pro předběžnou lokalizaci poruch kabelů a spojek v blízkém okolí
- v kombinaci s rázovými generátory:
- SIMI/MIM sekundárně impulzní metoda/několikanásobná impulzní metoda
- DC SIM/MIM sekundárně impulzní metoda/několikanásobná impulzní metoda v režimu DC
- ICM – rázová metoda
- DC-ICM – rázová metoda v režimu DC
- v kombinaci s VN generátory BAUR se stejnosměrným napětím
- metoda dokmitávání (volitelný doplněk)
