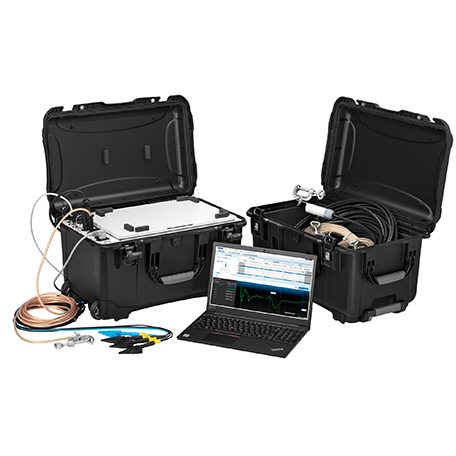

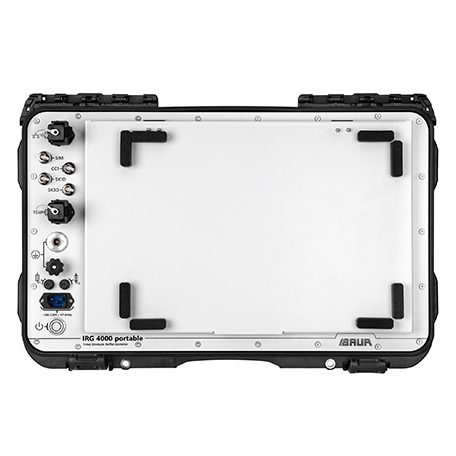

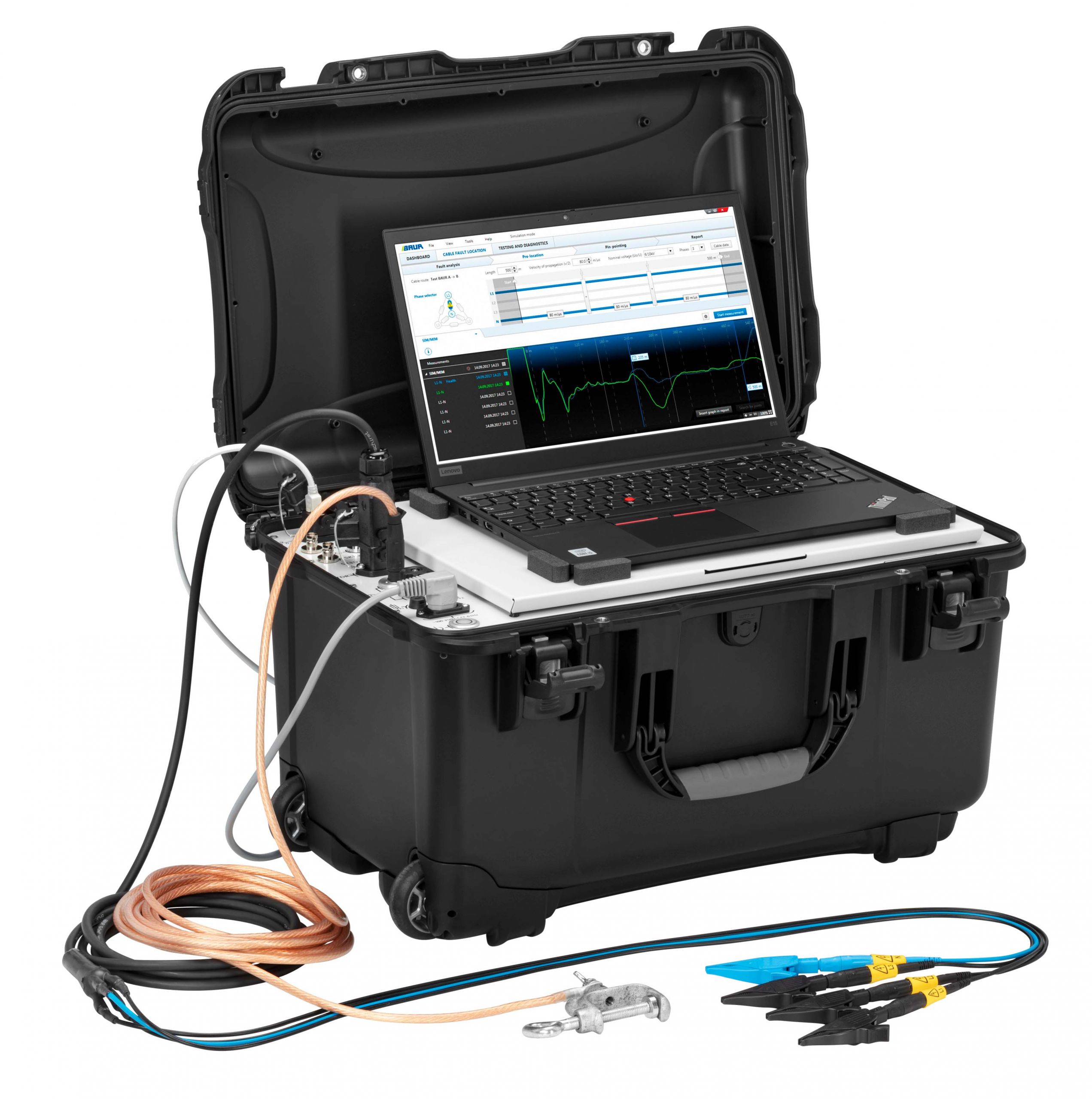

Impulzní reflektometr IRG 4000 je integrován do systémů k lokalizaci poruch kabelů BAUR a v kombinaci se systémovou aplikací slouží k lokalizaci poruch jednofázových a třífázových kabelů. Díky novému uživatelskému rozhraní je lokalizace poruch podstatně rychlejší a jednodušší.
K lokalizaci poruch jsou k dispozici jak osvědčené a neustále rozvíjené metody, tak nově vyvinutá kombinovaná metoda Přizpůsobení-SIM/MIM**, která dále zvyšuje efektivitu a rychlost lokalizace obtížně lokalizovatelných poruch vlhkých kabelů. Technologie SIM/MIM s 20 odrazovými měřeními v rámci každého VN impulzu umožňuje výběr nejlepšího snímku odrazu. Zaručuje tak velmi přesné určení vzdálenosti poruchy.
Přednosti:
- intuitivní uživatelské rozhraní – rychlejší zaškolení
- rychlé a snadné vytváření protokolů – možnost volby loga, vkládání komentářů, obrázků, …
- všechna data se automaticky ukládají a lze je kdykoli vyvolat
- pohodlné ovládání, systém Windows
- možnost instalace podnikových systémů, MS Office, webových aplikací
- online podpora
- možnost připojení servisu firmy BAUR k počítači a pomoc s řešením případných problémů
- konzultace a pomoc s vyhodnocením měření
Metody měření:
- měření izolačního odporu do 1 000 V
- TDR – metoda odrazu impulzů
- SIM/MIM – sekundárně/několikanásobná impulzní metoda s rázovým napětím nebo v režimu DC
- ICM – rázová metoda s rázovým napětím nebo v režimu DC
Vlastnosti:
- automatická detekce kabelu a místa poruchy
- automatické ukládání všech naměřených údajů
- paměť až na 100 tis. měření
- napěťová pevnost do CAT II/600V
- možnost kombinace se systémy ke zkoušení a diagnostice kabelů BAUR (k montáži do KMV)
