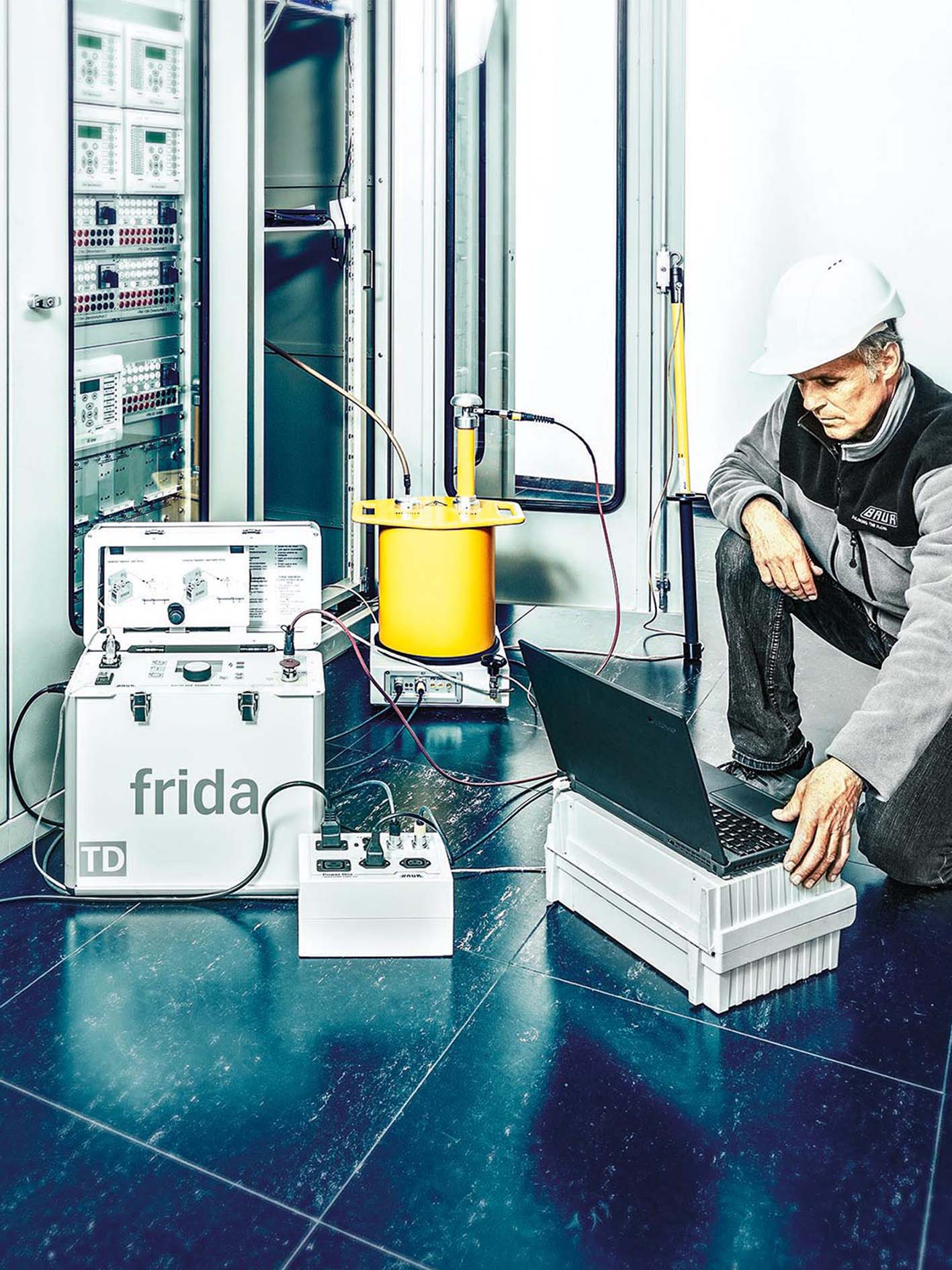

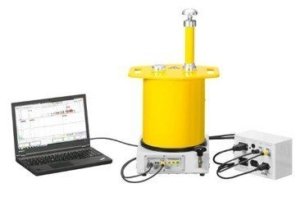

Přenosný systém k diagnostice slouží v kombinaci s generátorem vysokého napětí VLF BAUR k měření a lokalizaci částečného výboje.
Pokud je generátor vysokého napětí VLF vybavený funkcí měření ztrátového činitele, lze zkombinovat dvě účinné a osvědčené metody posuzování stavu stárnutí vysokonapěťových kabelů a kabelových souborů – měření PD a měření ztrátového činitele. Výsledkem je analýza kabelu v jediném kroku – včasná detekce a lokalizace slabin měřením PD, doplněná posouzením dielektrického stárnutí na základě hodnot ztrátového činitele.
Možnost souběžně měřit PD a ztrátový činitel přináší výraznou úsporu času a tím i vyšší efektivitu při kontrole celé kabelové sítě. Souběžným analyzováním hodnot ztrátového činitele a výskytu PD lze navíc rozpoznat i skrytá místa poruch (například vlhké spojky).
Vlastnosti:
- vazební kondenzátor vč. zařízení k měření impedance a PD v jediném přístroji
- integrovaný filtr potlačující rušivé signály
- integrované zařízení k registraci svodových proudů pro měření ztrátového činitele
PD TaD 62 je vhodný zejména pro mobilní nasazení v terénu.
