VN zkušební přístroj AC/DC PGK 110/5 HB slouží ke generování plynule nastavitelného zkušebního napětí:
- stejnosměrné napětí s kladnou nebo zápornou polaritou
- střídavé napětí se síťovou frekvencí

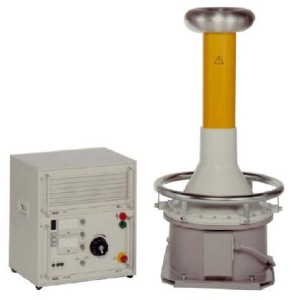

Zkušební přístroj sestává z ovládací a VN části. Ovládací část obsahuje veškeré ovládací a indikační prvky a umožňuje z bezpečné vzdálenosti řídit VN část. V závislosti na provozním režimu se ve VN části používá usměrňovací nebo odporová tyč. Polaritu zkušebního stejnosměrného napětí lze změnit otočením usměrňovací tyče ve VN části.
Všechny přístroje řady PGK HB jsou odolné proti zkratu a disponují funkcí měření napětí s kompenzací proudu. Za účelem vybíjení kapacitních zkoušených objektů při provozu se stejnosměrným napětím se s přístrojem dodává vhodná vybíjecí a zemnicí tyč.
Funkce a vlastnosti
- zkušební napětí do AC 80 kVrms nebo DC ± 110 kV
- bezúdržbový vysokonapěťový transformátor izolovaný olejem
- plynule nastavitelné výstupní napětí
- výstupní proud (nepřerušovaný) AC 66 mArms, DC ± 22 mA
- zkratový proud AC 137 mArms, DC ± 104 mA
