Metody využívané při diagnostice kabelů
Zkoušení VLF umožňuje během velmi krátké doby najít poškozenou izolaci na kabelech s plastovou či papírovou izolací bez negativního vlivu na kvalitu okolního izolačního materiálu.
Měření ztrátového činitele frekvencí 0,1 Hz VLF-truesinus® umožňuje diferencovaně posoudit stav stárnutí kabelů s papírovou izolací a kabelů s izolací z PE/XLPE. U kabelů s izolací z PE/XLPE lze odlišit měření ztrátového činitele nových a slabě poškozených kabelů nebo kabelů silně poškozených vznikem „vodních stromečků“. Je tak možné určit naléhavost jejich výměny.
Monitored Withstand Test s měřením ztrátového činitele kombinuje zkoušení kabelů a měření ztrátového činitele a umožňuje přesně a rozsáhle posoudit stav kabelu. Díky optimalizované době trvání zkoušky se navíc kabel zatěžuje pouze v minimální míře.
Funkce a vlastnosti
- Zkoušení provozních prostředků a vysokonapěťových kabelů do jmenovitého napětí 35 kV
- Zkoušení kabelů dle: DIN VDE 0276-620/621 (CENELEC HD 620/621), IEEE P 400.2-2004, IEEE 400-2001
- Zkoušení kabelových plášťů dle IEC 60502 / IEC 60229
- Zkoušení izolace elektrických provozních prostředků dle IEEE 433

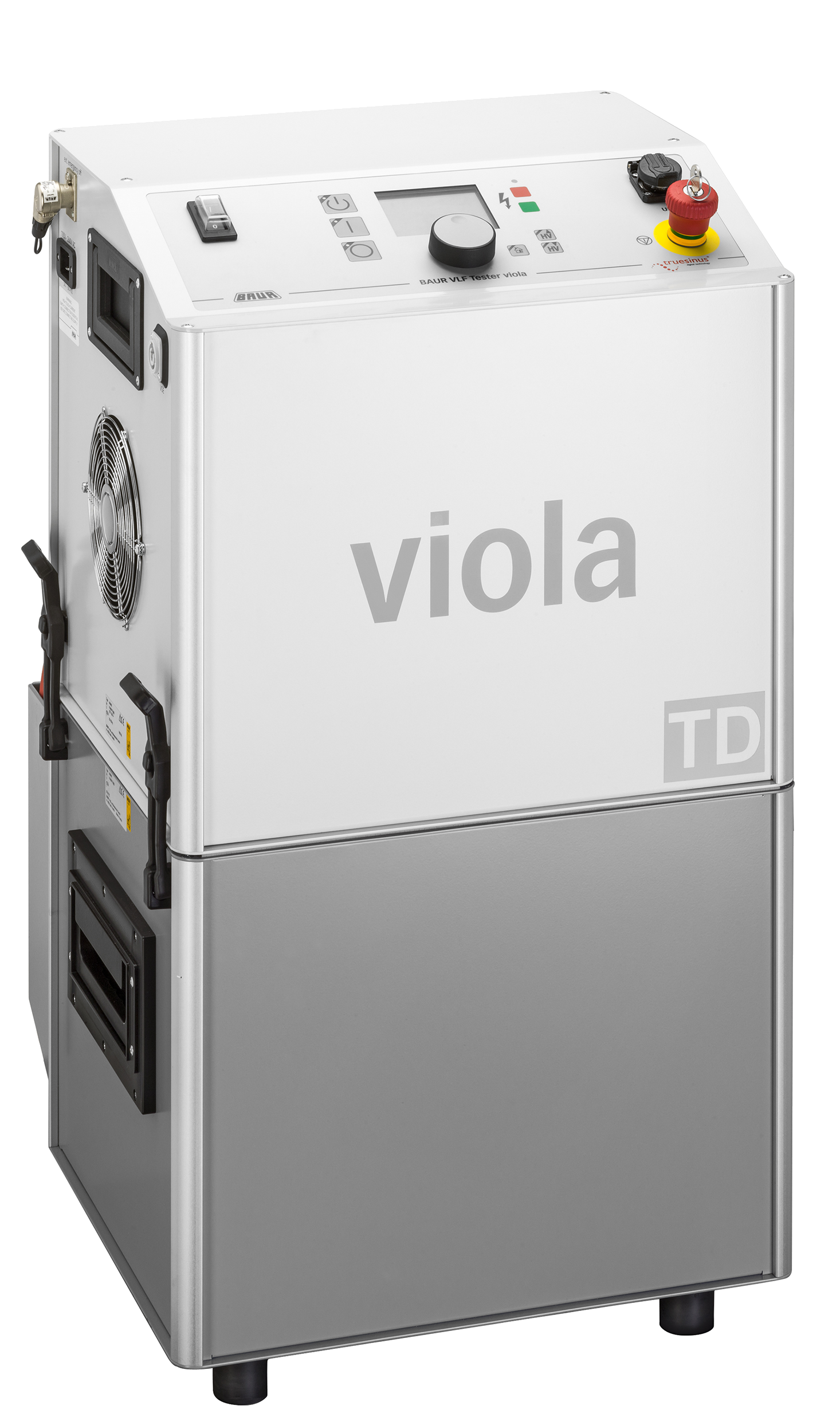

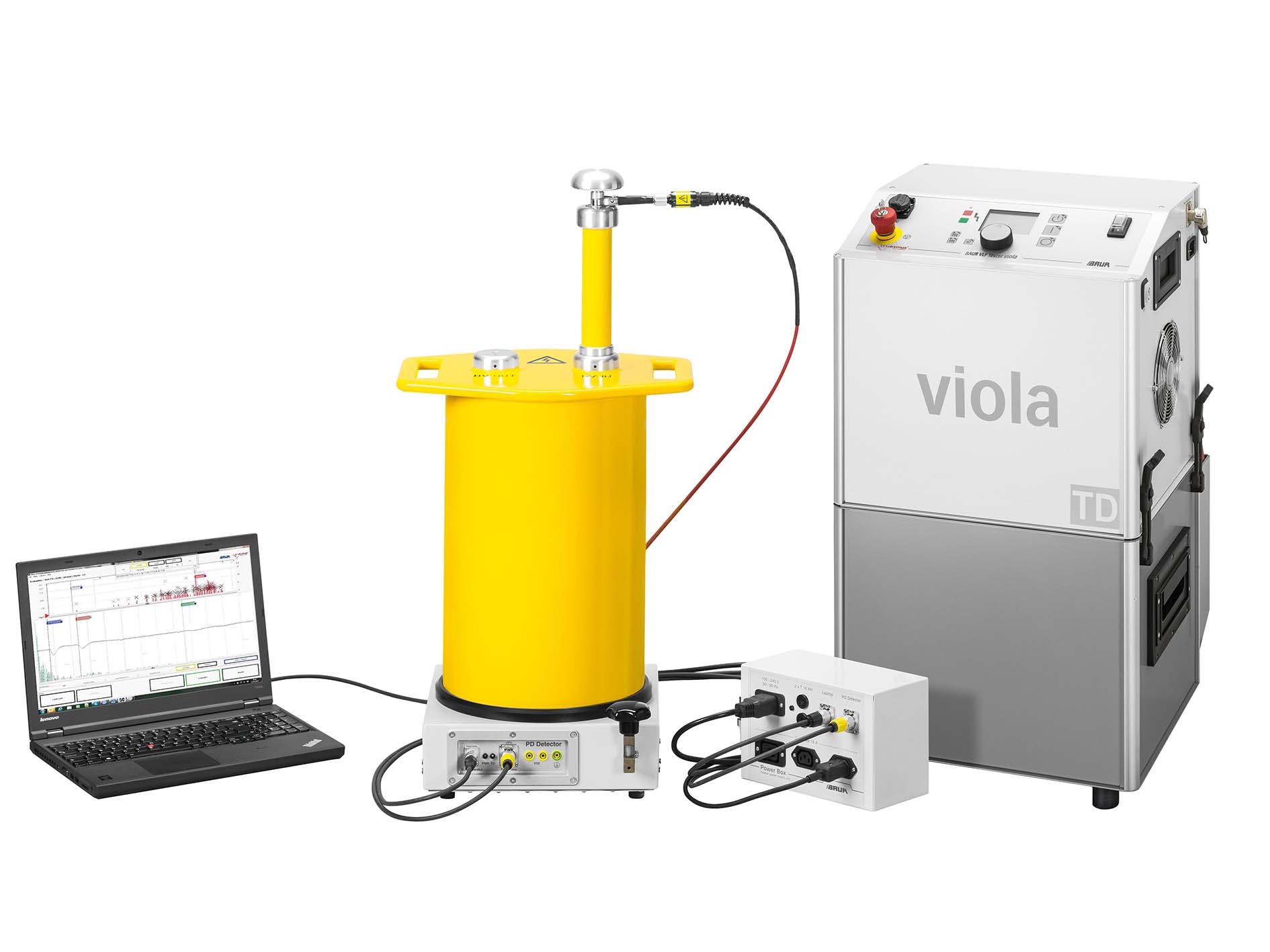

- Diagnostika provozních prostředků a vysokonapěťových kabelů do 35 kV tan delta (viola TD)
